Transformador de Aislamiento Trifásico de Tipo Seco 10–2500 kVA | Certificado UL y CE

Especificaciones Principales

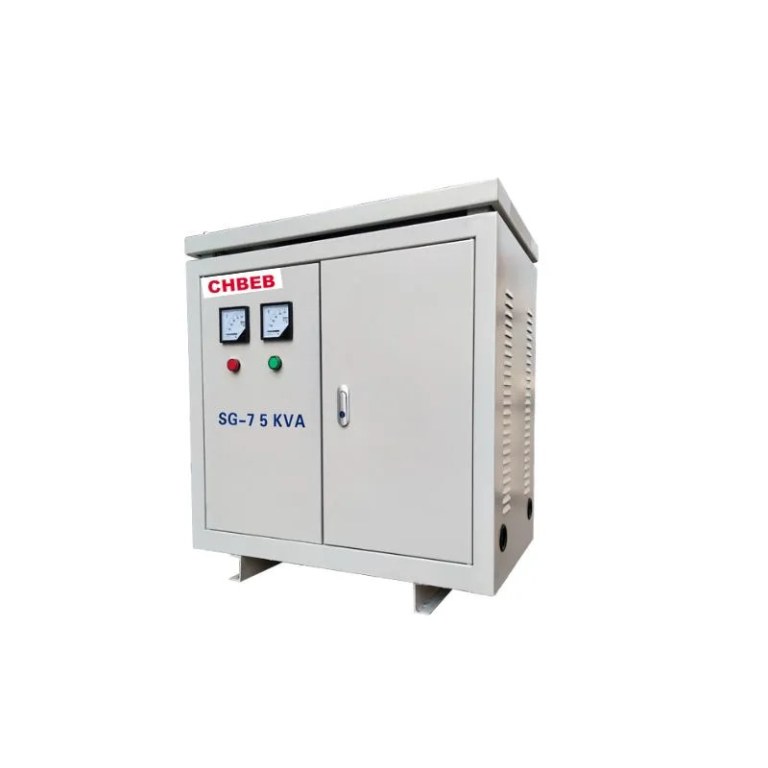

Introducción al Transformador de Aislamiento Trifásico de Tipo Seco

Un transformador de aislamiento trifásico de tipo seco utiliza aire para el aislamiento y la refrigeración en lugar de aceite, eliminando el riesgo de incendio y de fugas de aceite. Es ignífugo, a prueba de explosiones y presenta bajas pérdidas de operación. Equipado con un sistema inteligente de control de temperatura, puede instalarse directamente en el centro de carga, lo que lo hace ideal para las redes eléctricas urbanas modernas y los sistemas de distribución industrial. CHBEB es un fabricante profesional de transformadores de tipo seco de alta calidad. Los principales parámetros nominales son los siguientes:

• Cambiador de tomas estándar: tomas de ±2×2.5% sin carga. 380 V para redes antiguas de África, 400 V para Oriente Medio y los principales mercados africanos, y 480 V para las redes industriales de Estados Unidos.
• Grupo de conexión: Dyn11 o Dy1. Dyn11 sigue la práctica IEC para Oriente Medio y África; Dy1 corresponde a las convenciones de fase ANSI para Estados Unidos.
• Frecuencia: 50 Hz o 60 Hz. 50 Hz para las redes municipales de Oriente Medio y África; 60 Hz para Estados Unidos y grupos electrógenos de respaldo en el extranjero.
• Impedancia de cortocircuito: 4%, 5.75% o 6%. 4% para la distribución convencional en Oriente Medio y África; 5.75% o 6% para Estados Unidos y yacimientos petroleros con mayor riesgo de fallas.
• Pérdidas en vacío: ≤ 480 W a 50 Hz, o personalizadas según los requisitos DOE a 60 Hz. Los envíos a Estados Unidos se recalculan y se vuelven a probar para cumplir con las normas de eficiencia DOE.
• Pérdidas en carga: ≤ 1700 W a 120°C y 50 Hz, o valores especificados por DOE a 60 Hz. Los pedidos para Estados Unidos requieren recálculo.
• Tensión soportada a frecuencia industrial: 3 kV/1 min, 4 kV/1 min o niveles especificados por UL. 3 kV para proyectos generales en África, 4 kV para clientes de Oriente Medio con altos estándares, y niveles UL para los modelos certificados para Estados Unidos.
• Clase de aislamiento: F o H. Clase F para uso convencional en interiores; Clase H para ambientes cálidos y polvorientos, como Oriente Medio.
• Modo de refrigeración: AN/AF (refrigeración por aire natural / aire forzado), aplicable a todos los mercados.

Ventajas del Producto

• Núcleo de bajas pérdidas: El núcleo trifásico está fabricado con acero al silicio de grano orientado de alta calidad, con los extremos del yugo recubiertos con un adhesivo de resina especial, lo que garantiza bajas pérdidas, bajo nivel de ruido y un funcionamiento estable.
• Bobinas de baja tensión confiables: Las capas intermedias de las bobinas de baja tensión se bobinan con aislamiento DMD preimpregnado y se curan a alta temperatura, proporcionando un excelente aislamiento y resistencia mecánica.
• Bobinas de alta tensión fundidas al vacío: Las bobinas de alta tensión utilizan una estructura cilíndrica multicapa segmentada con conductos de aire longitudinales, fabricada mediante fundición a presión al vacío. Ofrecen alta resistencia mecánica, gran capacidad para soportar cortocircuitos, bajas descargas parciales y resistencia a la humedad, el polvo y la niebla salina.
• Diseño sencillo y compacto: La estructura general ordenada facilita la operación y el mantenimiento.

Ventajas de Aplicación

• Certificación global: Una misma unidad puede contar con las certificaciones CE y UL, lo que facilita su venta en mercados de todo el mundo.
• Amplia aplicación: Los transformadores de aislamiento trifásicos de tipo seco se utilizan ampliamente en la distribución industrial y civil, especialmente donde los requisitos de protección contra incendios y explosiones son estrictos, como edificios de gran altura, estaciones de metro, hospitales, centros de datos y otras instalaciones interiores.
• Seguro y respetuoso con el medio ambiente: Al utilizar aire y resina en lugar de aceite para el aislamiento y la refrigeración, son valorados por su seguridad y su rendimiento ambiental.

Parámetros Eléctricos

Parámetros de Capacidad Nominal y Tensión

Parámetros de Aislamiento y Tensión Soportada

Parámetros de Pérdidas e Impedancia

Parámetros de Calentamiento, Refrigeración y Protección

Contáctenos

¿Busca un transformador de aislamiento trifásico de tipo seco confiable para su proyecto? CHBEB suministra transformadores de aislamiento trifásicos de 10 kVA a 2500 kVA, en versiones IEC y UL, con diseños estándar y soluciones personalizadas. Explore nuestros transformadores de aislamiento CHBEB o contacte a nuestro equipo hoy mismo con sus requisitos de tensión, capacidad e instalación para obtener una cotización rápida y soporte técnico profesional.
