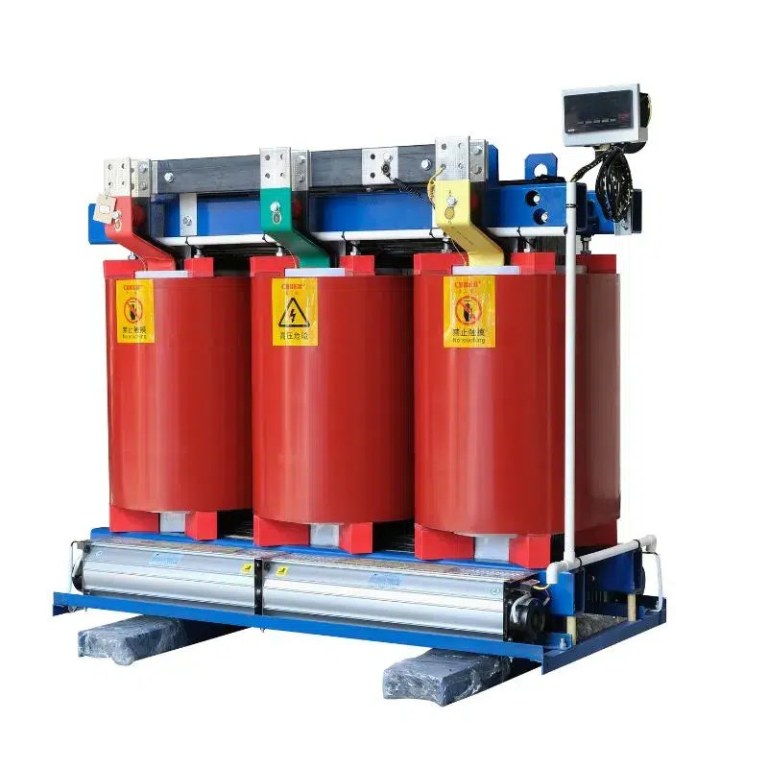

Transformador Trifásico de Tipo Seco 30–2500 kVA | 6–11 kV, Resina Fundida

Transformador de Tipo Seco

Un transformador de tipo seco es un equipo eléctrico de uso común. Utiliza bobinas encapsuladas en resina y una estructura seca sin aceite, ofrece un excelente rendimiento de aislamiento y resistencia a cortocircuitos, admite refrigeración por aire natural / aire forzado, funciona de forma segura, requiere poco mantenimiento y es adecuado para aplicaciones clave de distribución eléctrica que exigen un funcionamiento continuo a largo plazo.

Puntos de Selección de Transformadores de Tipo Seco

Adecuación del Nivel de Tensión

Los niveles de tensión más comunes de los transformadores de tipo seco incluyen 10 kV, 35 kV, etc. Los clientes pueden elegir según la demanda real de energía. Por ejemplo, el nivel de 10 kV es adecuado para fábricas pequeñas y medianas, complejos comerciales y otros escenarios, mientras que el nivel de 35 kV se utiliza principalmente en grandes subestaciones o sistemas de distribución de alta tensión.

Requisitos de Límite de Calentamiento

El límite de calentamiento de los transformadores de tipo seco es un indicador clave; tomando como ejemplo la norma GB/T 1094.11, el límite de calentamiento del devanado es de 100 K para el aislamiento Clase F (155°C) y de 125 K para el aislamiento Clase H (180°C). Los clientes deben seleccionar la clase de aislamiento adecuada según la temperatura ambiente de operación.

Selección del Grado de Protección

Cuando los transformadores de tipo seco se instalan en interiores, un grado de protección IP20 puede cumplir básicamente con los requisitos. Si se instalan en un ambiente húmedo o polvoriento, se recomienda elegir una envolvente de protección IP23 o superior para evitar la entrada de polvo y goteo de agua.

Características Estructurales

Las principales características estructurales de los transformadores trifásicos de tipo seco de CHBEB son las siguientes:

• Núcleo: Los transformadores de tipo seco de CHBEB están fabricados con láminas de acero al silicio nuevas y de alta calidad apiladas, con alta permeabilidad magnética y bajas pérdidas por histéresis. Además, la forma y la estructura del núcleo están optimizadas para reducir la reluctancia magnética y las pérdidas por corrientes parásitas, mejorando la eficiencia del transformador.
• Devanado: El devanado es fundamental para el transformador y puede fabricarse con alambre de cobre o de aluminio. Posteriormente se sella y protege con materiales como resina epoxi fundida o polvo epoxi pulverizado.
• Sistema de refrigeración: A diferencia de los transformadores sumergidos en aceite, los transformadores de tipo seco suelen utilizar refrigeración natural o por aire forzado para disipar el calor.
• Grado de protección: Los transformadores de tipo seco utilizan diferentes grados de protección según el entorno de instalación. Nuestra empresa suele suministrar una envolvente IP20, que impide la entrada de objetos sólidos de más de 12.5 mm de diámetro y está destinada a instalación en interiores. Grados de protección superiores, como IP23, están disponibles bajo pedido.
• Nivel de ruido: El nivel de ruido de los transformadores de tipo seco suele ser bajo, normalmente entre 50 y 70 decibelios según la capacidad.

Escenarios de Aplicación Comunes de los Transformadores de Tipo Seco

Sector de Producción Industrial

En la industria manufacturera, los transformadores de tipo seco se utilizan comúnmente en los sistemas de distribución de las fábricas gracias a sus importantes ventajas de bajo ruido y bajas pérdidas, proporcionando energía estable para líneas de producción, máquinas herramienta y otros equipos. Por ejemplo, empresas como fábricas de instrumentos de precisión en el sector electrónico y líneas de producción de automóviles tienen altas exigencias de estabilidad de tensión, y los transformadores de tipo seco ofrecen además las ventajas de bajo ruido y bajas pérdidas.

Distribución en Edificios Comerciales

En edificios comerciales como centros comerciales y edificios de oficinas, los transformadores de tipo seco pueden funcionar como centros de distribución para suministrar energía a la iluminación, el aire acondicionado, los ascensores y otros equipos. Su tamaño compacto y su instalación flexible los hacen adecuados para salas de distribución en plantas o sótanos, reduciendo el espacio ocupado.

Instalaciones de Apoyo para Nuevas Energías

En proyectos de nuevas energías, como centrales fotovoltaicas y eólicas, los transformadores de tipo seco pueden elevar la electricidad de baja tensión del lado de generación a la tensión requerida para la conexión a la red, logrando una transmisión eficiente de energía limpia.

Parámetros Técnicos

Suministro y Servicios de Apoyo

CHBEB, como fabricante profesional de transformadores, puede suministrar modelos estándar o especificaciones especiales personalizadas según los requisitos del proyecto. En algunas regiones, se pueden ofrecer servicios de inspección en sitio, orientación de instalación y puesta en marcha para garantizar un funcionamiento estable una vez que el equipo entra en servicio.

Durante el proceso de compra, los usuarios deben prestar atención al certificado de conformidad del producto, al informe de pruebas de tipo y a las condiciones de la garantía posventa. El plazo de entrega y el método de transporte también deben confirmarse con antelación para no afectar el avance del proyecto.

Los transformadores de tipo seco, en su suministro y uso en diversos países y regiones, satisfacen las necesidades reales de la construcción y el desarrollo eléctrico local. Sus características de seguridad, confiabilidad y mantenimiento sencillo los convierten en una opción adecuada para muchas aplicaciones de distribución. Durante la selección, instalación y uso, los usuarios pueden aprovechar al máximo su rendimiento según sus propias condiciones y requisitos técnicos, contribuyendo al funcionamiento estable del sistema eléctrico.
